Testing the TS Field-Flattener

I wanted to test the effect of the TS Field-Flattener on the imaging quality of the 5" F6.3 APO. To measure I took 5 exposures of 10sec through each of the LRGBH filters with and without the flattener. From each series of 5 images I chose the one with the best FWHM. Then chose stars with increasing distance from the optical axis in the center. For the stars I measured FWHM and plotted it vs distance for each colors. I find that with the used CCD chip size (KAF3200) the effect of the flattener is starting to be noticeable only close to the corners of the field. There is no deterioration at the center which is good. Using the flattener is definitely and improvement.

Further interesting to note: The star FWHM for the different colors seem to group together into red and H-Alpha in one group and green and blue in a second group. This might be an indication of the aberrations of the APO lens.

Für einen Test des TS Field-Flatteners wurde der 5" F6,3 APO benutzt. Für die Messungen wurden 5 Belichtungen mit und ohne Flattener zu 10Sekunden jeweils durch die Filter LRGBH gemacht. Aus jeder 5er Serie wurde das Bild mit der besten FWHM ausgesucht. An diesem Bild wurde dann FWHM für mehrere Sterne mit unterschiedlichem Abstand zur optischen Achse gemessen und grafisch dargestellt. Ergebnisse: Beim verwendeten CCD KAF3200 wird der Einfluss des Flatteners erst in den Bildecken merkbar. Es findet keine Verschlechterung der Abbildung in der Bildmitte statt. Die Benutzung des Flatteners ist empfehlenswert.

Weitere Bemerkungen: Die Stern FWHM bei den verschiedenen Farben scheinen sich zu gruppieren. Es gibt eine Gruppe aus Rot und H-Alpha und eine zweite aus Grün und Blau. Das könnte bereits ein Anzeichen für die optischen Restfehler des APO Objektivs sein.


Image without flattener




Without flattener (L) : Center /  bottom / corner  (4x magnified)

//


Image with flattener

With flattener (L) : Center /  bottom / corner  (4x magnified)

//

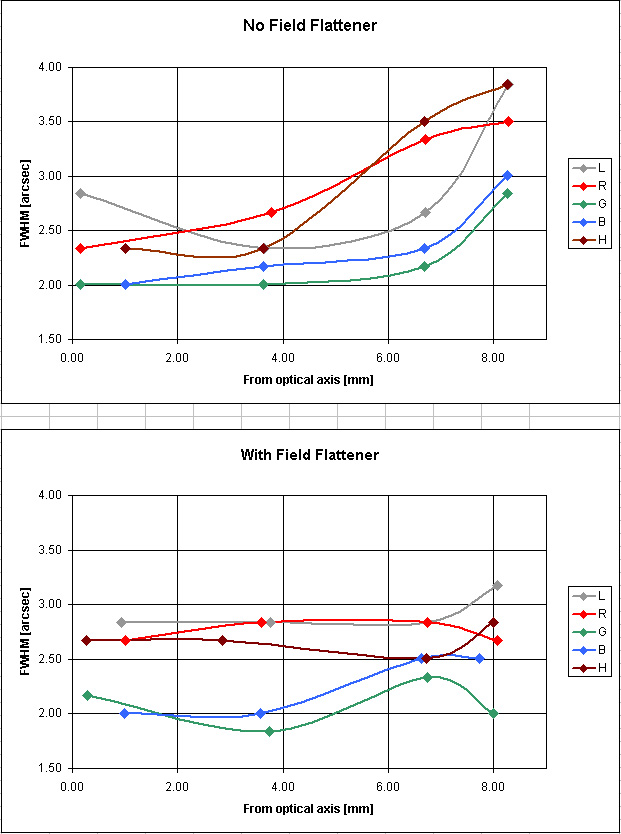

Data plot




Copyright images and processing Gert Gottschalk.
Copyright Bilder und Verarbeitung Gert Gottschalk.
