A Shapley lens for the Lunt LS60PT and the DMK41

The DMK41 camera and the Lunt LS60PT are a popular combination to image the H-Alpha sun. The focal length of the Lunt LS60PT is specified at 500mm (measured 506mm) and that yields an image scale just a little bit too large for the full chip of the DMK41. There is always a little piece of the Sun cut off at the top or bottom. The usual solution is to make 2 images and combine them into a composite in image processing software. But using a weak Shapley lens is another alternative that scales the solar image to just fit the camera's chip size. A mild positive achromat positioned just in front of the camera will do the job. Calculations in OSLO raytracing software show that 300mm fl is just fine. Edmund optics makes just such a lens as catalog #45-215. Now we need a lens cell. A simple Barlow lens at Ebay is a welcome donor of a machined cell of just the right size.

Die DMK41 Camera wird oft mit dem Lunt LS60PT Teleskop zur Sonnenbeobachtung verwendet. Die Brennweite des Lunt LS60PT wird mit 500mm angegeben. (Messungen zeigen den genauen wert von 506mm) Damit ist der Bildmaßstab gerade ein wenig zu groß für den Chip in der DMK41. Ein kleiner Bogen des Sonnenrandes oben oder unten ist immer außerhalb des Bildes. Mit einem Komposit aus 2 Belichtungen kann man dann wieder ein Gesamtbild erstellen. Eine gute Alternative dazu stellt jedoch eine schwache Shapleylinse dar, die das Sonnebild gerade so verkleinert, daß es auf den Chip der DMK41 passt. Ein schwacher positiv Achromat, vor der Camera angebracht, erbringt den gewünschten Effekt. Raytracing Berechnungen in OSLO zeigen, dass eine Linse mit 300mm benötigt wird. Die passende Linse findet man im Katalog bei Edmund unter #45-215. Nun wird noch eine passende Zelle gesucht. Einer Barlowlinse von Ebay wird die Negativlinse entfernt und es bleibt eine Zelle in genau der richtigen Größe.

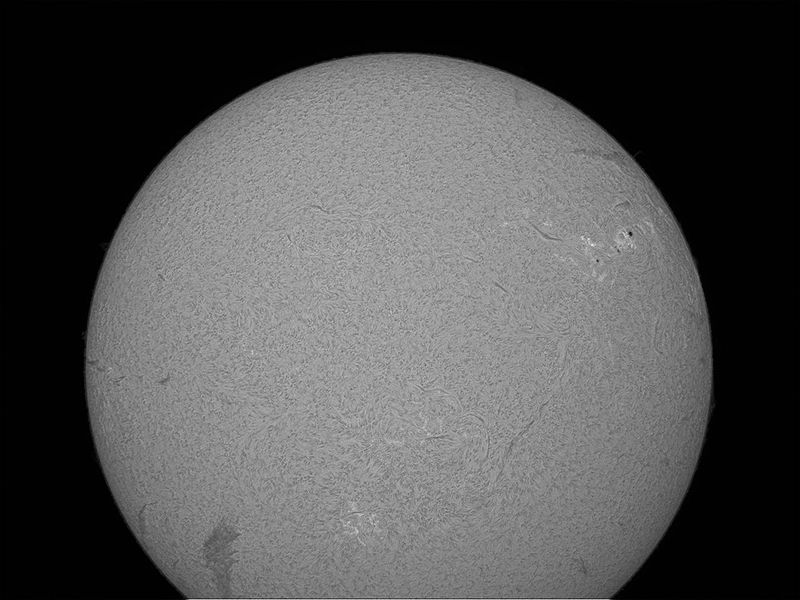

Solar image with Lunt LS560PT and DMK41

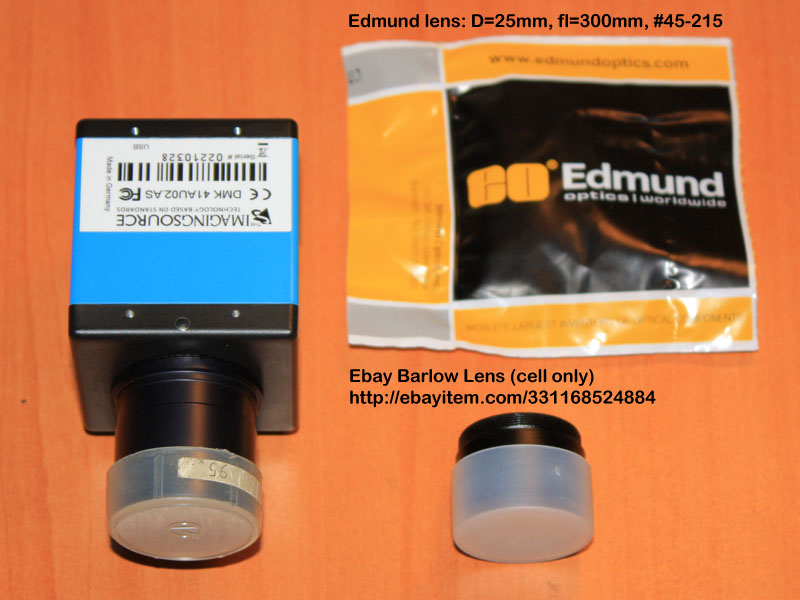

DMK41 Camera, Barlow Lens and Positive Lens from Edmund

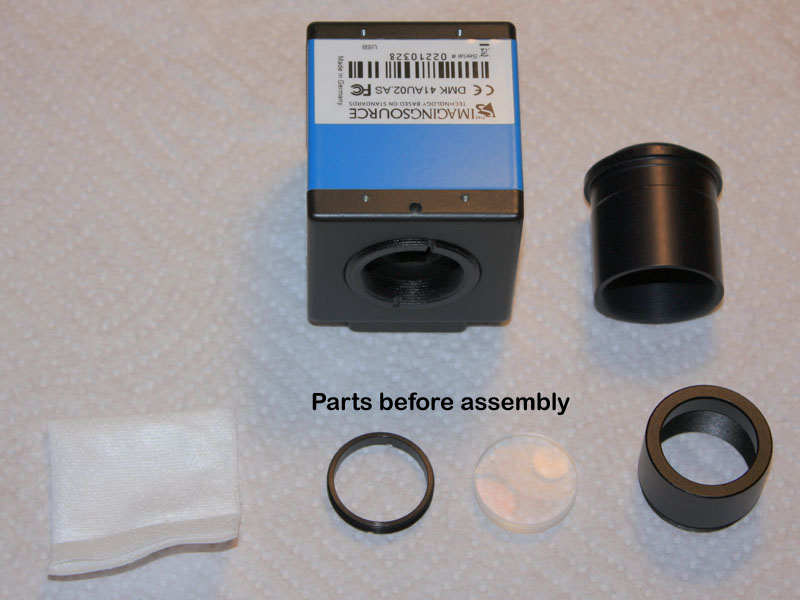

Camera now with all the Parts for the Shapley lens

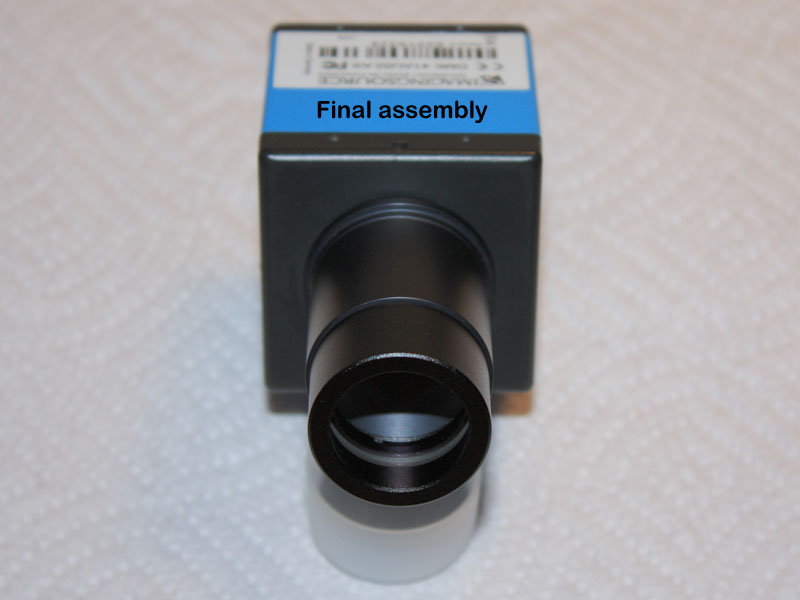

Camera with Mounted Shapley Lens

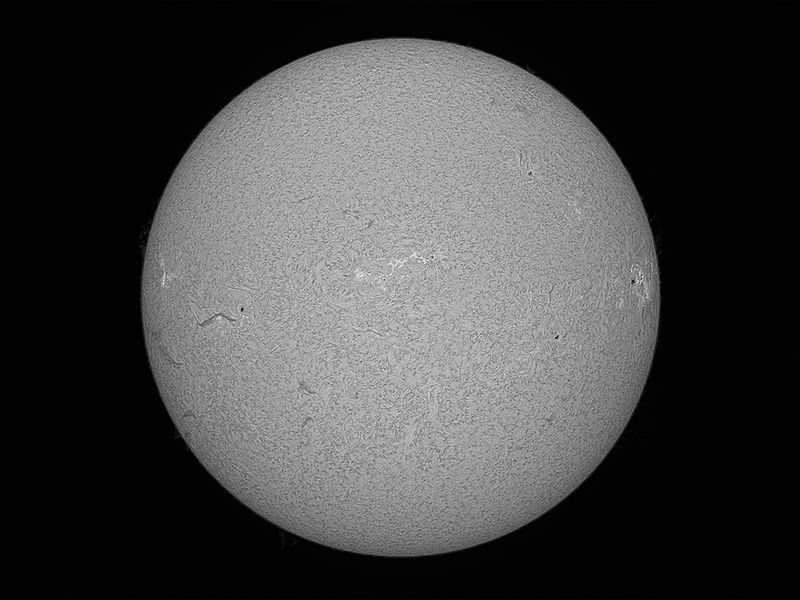

Solar image with Lunt LS560PT and DMK41 with Shapley Lens



Copyright images and processing Gert Gottschalk.
Copyright Bilder und Verarbeitung Gert Gottschalk.
